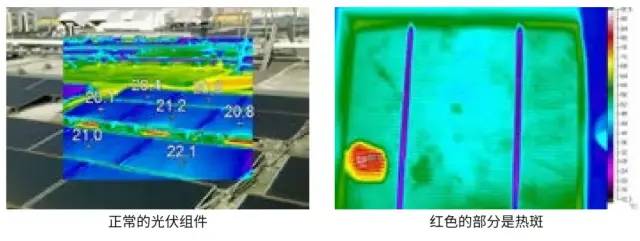

組件出現熱斑
造成熱斑的主要原因有：組件質量問題（內阻過大）、裂紋和部分表面陰影。
熱斑會嚴重的破壞光伏組件或系統，嚴重時會引起火災事故，但僅憑目視檢查很難發現，因此最好使用紅外熱像儀來檢查。
推薦工具 Fluke VT06/VT08 輕便型紅外熱像儀
查找組件熱斑
Fluke VT06/VT08 輕便型紅外熱像儀
小巧身形，功能強大
發熱點一拍即現，快速準確
防塵防水防跌落，無懼惡劣環境
達不到預期發電量
太陽能資源以峰值日照時數衡量，即每天中能夠達到1,000瓦每平方米太陽能組件產出的小時數。
峰值日照時數會被很多因素影響而改變，尤其是時間、季節和天氣條件。因此，太陽能組件的安裝位置，角度都對發電量起到至關重要的作用。
安裝完系統之后，通過測量其電氣參數和組件的實際功率輸出，確保其工作性能符合設計要求。利用太陽能輻照度計與多功能測試儀組合，計算功率輸出的IV曲線。
即使安裝正確，光伏系統也可能達不到預期的發電量。為了使光伏系統達到預期產出，重要的是要確保系統能夠接收正確數量的輻照能量，需要利用太陽能輻照度計測試當前組件位置的輻照度，并反復調整角度，直至找到輻照度最大的位置。
推薦工具 Fluke IRR1-SOL太陽能輻照度計
簡化光伏組件的安裝、調試和故障診斷

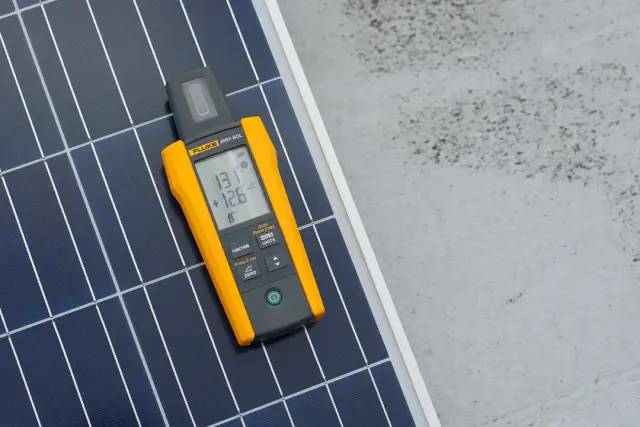

Fluke IRR1-SOL太陽能輻照度計
可支持測量1400 W/m2的瞬時輻照度
支持測量環境溫度和面板溫度
內置指南針，可測量方向和組件傾斜角
光伏系統中的電氣故障
最常見的光伏系統問題通常與面板，負載，接地和逆變器有關。
光伏面板故障
檢查之前，需要記錄逆變器的輸入電壓和電流水平，可能會遇到以下問題：
整個光伏系統關閉/不發電——可能是逆變器出現問題；
光伏系統的輸出低于預期——可能是組件或模塊問題。

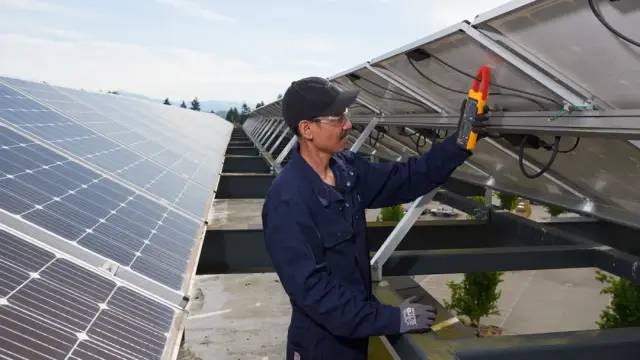

建議從匯流箱開始沿線排查，使用電流鉗表會大大提高排查效率?？赡艹霈F(xiàn)的故障類型有：
臟污、接線問題和連接松動（尤其是組件之間的連接螺母）；
組件上有陰影或灰塵（易導致輸出降低）
光伏負載故障
1. 檢查負載連接處是否存在正確的電壓。如果電壓過低，可能需要減少電路負載或使用更大的電線。
2. 檢查保險絲和斷路器，如有問題，需替換故障保險絲/斷路器。
3. 如果負載是電動機，則內部熱斷路器可能會跳閘，或者電動機中的繞組可能開路。需要替換另一個負載，然后查看是否正常運行。
光伏接地故障
直流接地故障是光伏系統中常見的故障類型，通常是由于接地導線絕緣層損壞、安裝不當、導線被夾住和進水而導致流經設備接地導線的電流出現不良情況。
直流接地故障在大型光伏系統中特別危險，因為它們不容易被發現，且危害極大。接地故障保護 (GFP) 設備無法檢測到接地故障中的小電流泄漏（< 1A），因此這被稱為“盲點”。一旦出現故障，不僅造成安全問題，還會產生火災危險。
故障排除步驟：
1. 使用萬用表進行通斷性測試，檢查斷路器的保險絲是否燒斷；
2. 使用絕緣電阻測試儀檢查導線的絕緣性能；
3. 確定接地故障的源頭
1） 移除正負導線，確保逆變器與陣列隔離；
2） 閉合直流斷開裝置，在導線上施加電壓；
3） 測量正負導線之間的電壓，以確定組件的開路電壓；
4） 使用接地電阻測試儀分別測量正極接地和負極接地。
如果沒有接地故障，從任一導線接地處測得的電壓應為 0V。
如果任一導線存在接地電壓，則檢查每個連接點（直流斷開裝置、匯流箱），一直回到組件。一旦發現故障，要立即更換導線，并保留測試和更換記錄。
光伏逆變器故障
如果逆變器未產生正確的輸出，需要在交流測用鉗表檢查逆變器的輸出電壓電流和功率，并將其與上次檢查期間記錄的值進行比較。因為逆變器上的負載可能需要的電流過高，可以減少負載或安裝更大的轉換器。
如果問題仍然存在，來繼續使用鉗表繼續檢查可能的故障：
保險絲熔斷
斷路器跳閘
斷線
在斷電的情況下，再次啟動變頻器之前，需要檢查并修復所有接地故障。
另外，電力公司的任何電壓問題都可能導致逆變器關閉。

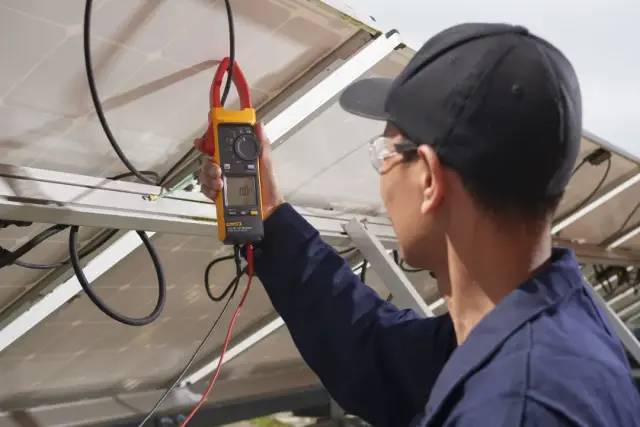

推薦工具 Fluke 393FC 光伏鉗表
光伏系統排障

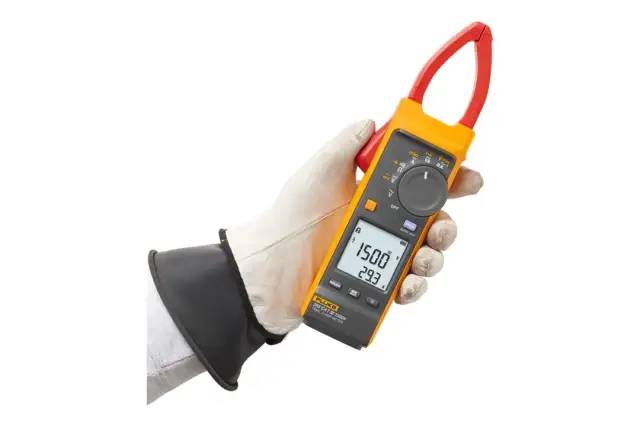

Fluke 393FC 光伏鉗表
直流電壓量程1500V，超薄鉗口，專為光伏設計
集成功率測量功能，事半功倍
CAT III 1500V安全等級，支持數據實時傳輸

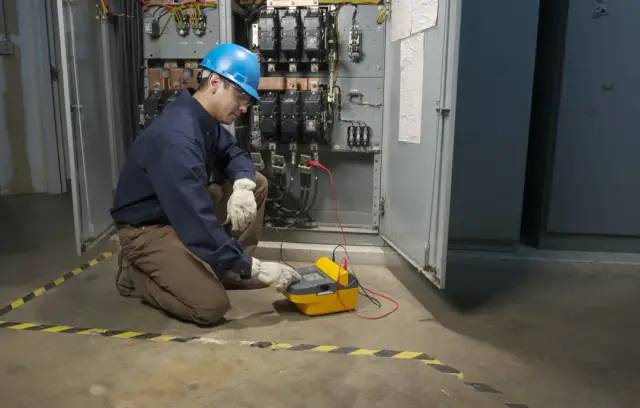

推薦工具 Fluke 1555 高壓絕緣電阻測試儀
接地絕緣測試工具

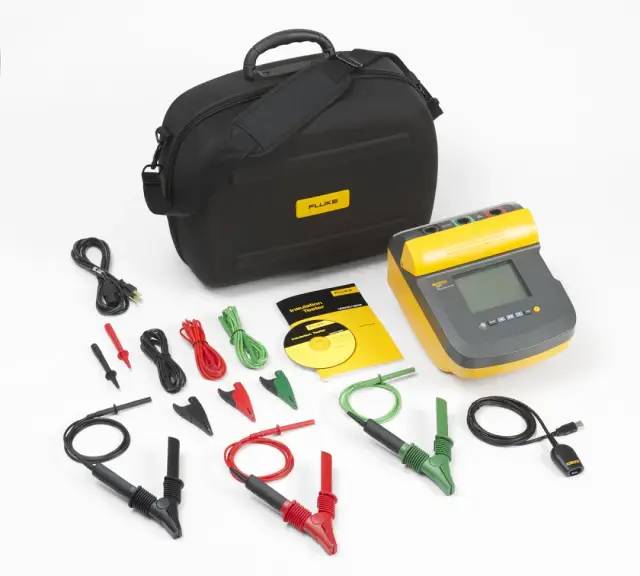

Fluke 1555 高壓絕緣電阻測試儀
10000V測試電壓，專業絕緣測
CAT III 1000V安全等級，可無線控制
推薦工具 Fluke 1625-2 KIT 接地電阻測試儀
接地絕緣測試工具

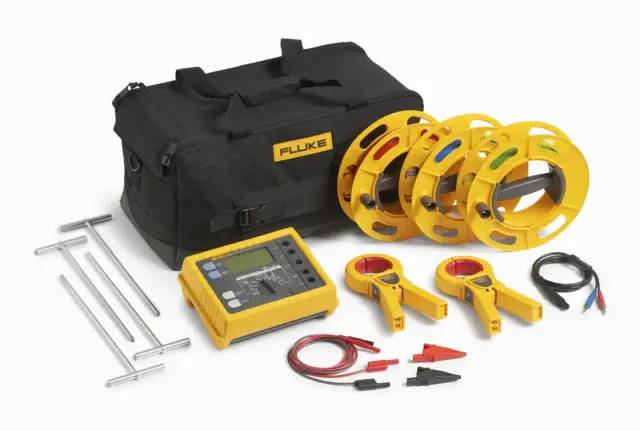

Fluke 1625-2 KIT 接地電阻測試儀
支持多種方法，專業接地測試
土壤電阻率測試功能
